BPMN là gì? Thiết kế quy trình BPM chỉ bằng kéo - thả

 Trong bối cảnh doanh nghiệp ngày càng phụ thuộc vào công nghệ để vận hành và mở rộng, việc quy trình hóa không còn là lựa chọn mà đã trở thành nền tảng bắt buộc. Tuy nhiên, rất nhiều doanh nghiệp vẫn gặp khó khăn khi mô tả, chuẩn hóa và trao đổi quy trình giữa các phòng ban do thiếu một “ngôn ngữ chung”. Lúc này BPMN trở thành “trái tim” trong công tác chuyển đổi số và tự động hóa doanh nghiệp. Trong bài viết này, hãy cùng Cogover tìm hiểu BPMN là gì và cách ứng dụng trong thực tế.

1. BPMN là gì?

BPMN (Business Process Model and Notation) là chuẩn ký pháp quốc tế dùng để mô hình hóa và biểu diễn quy trình nghiệp vụ của doanh nghiệp dưới dạng sơ đồ trực quan. BPMN cung cấp một “ngôn ngữ chung” giúp các bên liên quan, từ lãnh đạo, chuyên viên nghiệp vụ đến đội ngũ IT - có thể hiểu cùng một quy trình theo cùng một cách, hạn chế tối đa việc diễn giải sai lệch.

Nói đơn giản, BPMN là cách doanh nghiệp vẽ lại cách công việc đang diễn ra trong thực tế, từ lúc bắt đầu, các bước xử lý, các điểm rẽ nhánh, phê duyệt, cho đến khi quy trình kết thúc. Mỗi hành động, quyết định hay sự kiện trong quy trình đều được thể hiện bằng ký hiệu chuẩn, dễ đọc, dễ trao đổi và có thể mở rộng khi quy mô vận hành lớn dần.

Khác với các sơ đồ quy trình mang tính minh họa đơn giản (flowchart), BPMN được thiết kế để phục vụ quản trị và vận hành thực tế. Một mô hình BPMN chuẩn không chỉ giúp doanh nghiệp nhìn thấy quy trình, mà còn là nền tảng để:

• Chuẩn hóa cách phối hợp giữa nhiều phòng ban
• Xác định rõ vai trò, trách nhiệm và điểm bàn giao công việc
• Phát hiện điểm nghẽn, chồng chéo hoặc lãng phí trong vận hành
• Từng bước kết nối quy trình với dữ liệu và tự động hóa

Chính vì vậy, BPMN không chỉ dành cho kỹ thuật hay IT. Đây là công cụ quan trọng cho nhà quản lý, bộ phận vận hành, BA và đội ngũ chuyển đổi số khi doanh nghiệp muốn xây dựng một hệ thống quy trình minh bạch, có thể đo lường và dễ dàng mở rộng trong tương lai.

2. Các ký hiệu trong BPMN

Để hiểu và sử dụng BPMN một cách đúng chuẩn, doanh nghiệp không thể chỉ “nhìn tổng thể” sơ đồ quy trình mà cần nắm rõ ý nghĩa của từng nhóm ký hiệu cấu thành nên BPMN. Mỗi ký hiệu không chỉ mang tính trực quan, mà còn đại diện cho vai trò, hành động, luồng xử lý và logic vận hành trong quy trình thực tế.

Việc hiểu đúng các ký hiệu BPMN giúp người thiết kế quy trình diễn đạt chính xác nghiệp vụ, đồng thời giúp người đọc, dù không có nền tảng kỹ thuật, vẫn có thể theo dõi và phân tích quy trình một cách nhất quán. Trong phần này, chúng ta sẽ lần lượt làm rõ các nhóm ký hiệu cốt lõi trong BPMN, từ cách phân vai, mô tả công việc, luồng xử lý cho đến các điểm rẽ nhánh và sự kiện quan trọng trong quy trình.

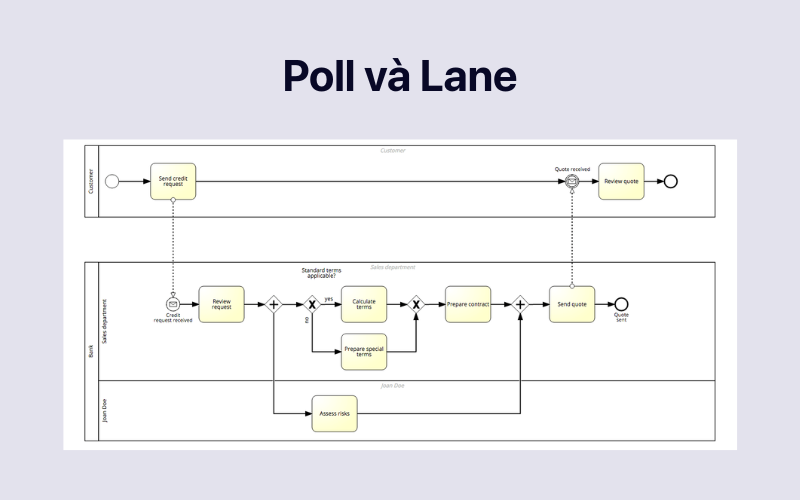

2.1 Pool và Lane

Trong BPMN, Pool và Lane là hai ký hiệu nền tảng dùng để phân định rõ ai làm gì trong quy trình, đặc biệt quan trọng với các quy trình có nhiều phòng ban hoặc nhiều tổ chức cùng tham gia.

Pool đại diện cho một thực thể tham gia quy trình, có thể là một doanh nghiệp, một phòng ban độc lập, hoặc một hệ thống bên ngoài. Mỗi Pool thường thể hiện ranh giới trách nhiệm rõ ràng: công việc bên trong Pool thuộc quyền xử lý của thực thể đó, còn giao tiếp giữa các Pool thể hiện mối quan hệ phối hợp hoặc trao đổi thông tin.

Bên trong Pool, Lane được sử dụng để chia nhỏ theo vai trò, phòng ban hoặc nhóm chức năng. Mỗi Lane cho biết ai chịu trách nhiệm thực hiện từng bước trong quy trình. Nhờ Lane, người đọc có thể nhìn ngay và trả lời được các câu hỏi quan trọng như:

• Bước này thuộc phòng ban nào?
• Trách nhiệm nằm ở cá nhân hay bộ phận nào?
• Công việc được bàn giao giữa các bên ra sao?

Việc sử dụng Pool và Lane đúng cách giúp quy trình BPMN:

• Minh bạch trách nhiệm giữa các bộ phận
• Tránh nhầm lẫn khi nhiều người cùng tham gia xử lý một quy trình
• Dễ phát hiện điểm chờ, điểm tắc khi công việc phải chuyển qua nhiều bên

Trong thực tế triển khai BPM, Pool và Lane chính là “bản đồ tổ chức” của quy trình. Nếu thiết kế không rõ ràng ngay từ bước này, các phần sau như phê duyệt, rẽ nhánh hay tự động hóa rất dễ trở nên rối rắm và khó vận hành khi mở rộng quy mô.

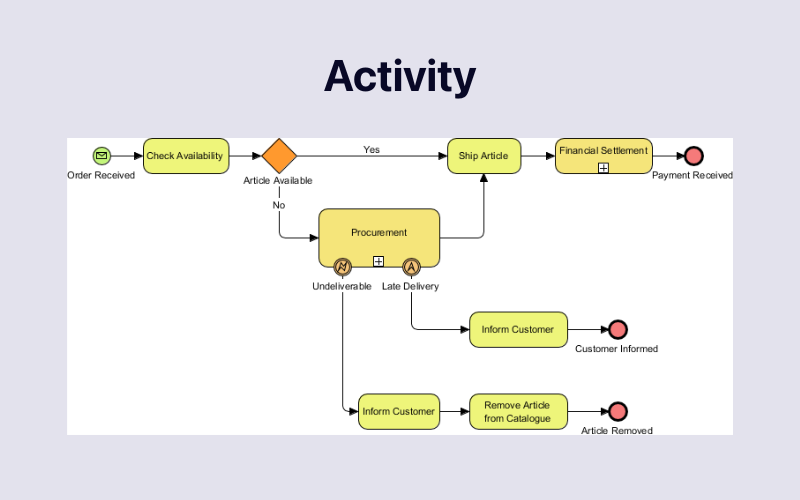

2.2 Activity

Activity trong BPMN đại diện cho một công việc hoặc hành động cụ thể được thực hiện trong quy trình. Đây là thành phần trung tâm của mọi sơ đồ BPMN, nơi thể hiện “ai làm gì” và “làm việc gì” ở từng bước vận hành.

Activity có thể là một thao tác đơn lẻ như nhập dữ liệu, kiểm tra thông tin, phê duyệt, hoặc là một Sub-process (tiểu quy trình) bao gồm nhiều bước xử lý bên trong. Nhờ Activity, quy trình BPMN giúp doanh nghiệp:

• Mô tả rõ từng đầu việc trong vận hành
• Chuẩn hóa cách thực hiện công việc giữa các bộ phận
• Tạo nền tảng để gắn trách nhiệm, thời gian xử lý và tự động hóa

Trong thực tế, việc thiết kế Activity rõ ràng, đúng mức chi tiết sẽ quyết định quy trình có dễ hiểu, dễ vận hành và dễ mở rộng hay không, đặc biệt khi doanh nghiệp triển khai BPM gắn với hệ thống phần mềm và dữ liệu.

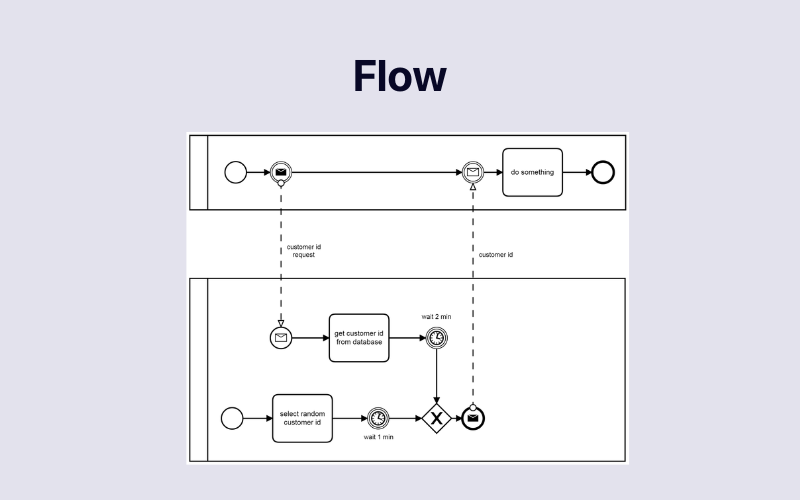

2.3 Flow

Flow trong BPMN dùng để kết nối các bước trong quy trình, thể hiện thứ tự và logic xử lý công việc từ đầu đến cuối. Đây là yếu tố giúp người đọc hiểu quy trình “chạy” như thế nào, bước nào diễn ra trước, bước nào diễn ra sau.

Trong BPMN, Flow thường được sử dụng dưới các dạng chính như Sequence Flow (luồng xử lý trong cùng một quy trình) và Message Flow (luồng trao đổi thông tin giữa các Pool). Việc sử dụng Flow đúng chuẩn giúp quy trình:

• Rõ ràng về logic vận hành
• Tránh hiểu sai trình tự xử lý giữa các bước
• Dễ phân tích và tối ưu khi quy trình ngày càng phức tạp

Có thể coi Flow là “xương sống” của sơ đồ BPMN, quyết định việc quy trình có dễ đọc, dễ kiểm soát và dễ mở rộng hay không.

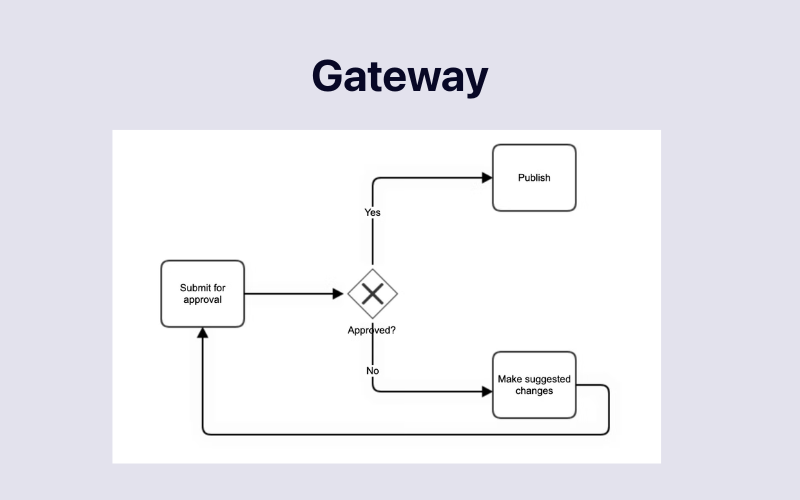

2.4 Gateway

Gateway trong BPMN là ký hiệu dùng để điều hướng luồng xử lý của quy trình. Đây là nơi quy trình rẽ nhánh, hợp nhất hoặc xử lý song song, dựa trên điều kiện nghiệp vụ hoặc sự kiện xảy ra trong thực tế.

Gateway không đại diện cho một công việc cụ thể, mà thể hiện logic ra quyết định của quy trình, ví dụ: có cần phê duyệt hay không, xử lý theo nhánh nào, hay thực hiện nhiều nhánh đồng thời. Việc sử dụng Gateway đúng chuẩn giúp:

• Thể hiện rõ các điểm ra quyết định trong quy trình
• Tránh nhầm lẫn khi quy trình có nhiều kịch bản xử lý khác nhau
• Tạo nền tảng cho tự động hóa và kiểm soát luồng công việc phức tạp

Trong thực tế, Gateway chính là yếu tố làm nên sự khác biệt giữa một sơ đồ quy trình đơn giản và một quy trình BPMN có khả năng vận hành thực tế, đặc biệt với các bài toán liên phòng ban và phê duyệt nhiều cấp.

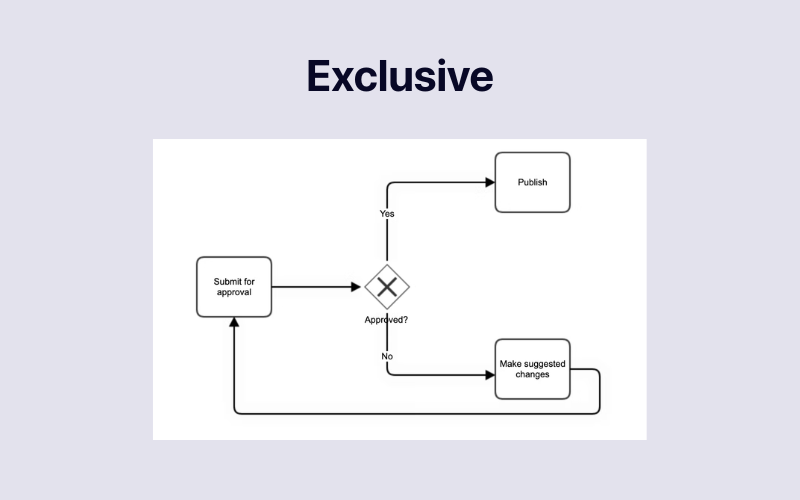

2.5 Exclusive

Exclusive Gateway là loại Gateway dùng để rẽ nhánh theo điều kiện loại trừ — tại mỗi thời điểm, chỉ một nhánh duy nhất được chọn để tiếp tục xử lý.

Exclusive Gateway thường được sử dụng trong các tình huống ra quyết định rõ ràng, ví dụ: phê duyệt hoặc từ chối, đạt điều kiện hoặc không đạt. Khi một điều kiện thỏa mãn, các nhánh còn lại sẽ không được thực hiện.

Việc dùng Exclusive Gateway đúng cách giúp quy trình:

• Rõ ràng về logic quyết định
• Tránh xử lý trùng lặp hoặc mâu thuẫn
• Dễ kiểm soát và tự động hóa theo quy tắc nghiệp vụ

Đây là loại Gateway phổ biến nhất trong BPMN, đặc biệt trong các quy trình phê duyệt và xử lý theo điều kiện.

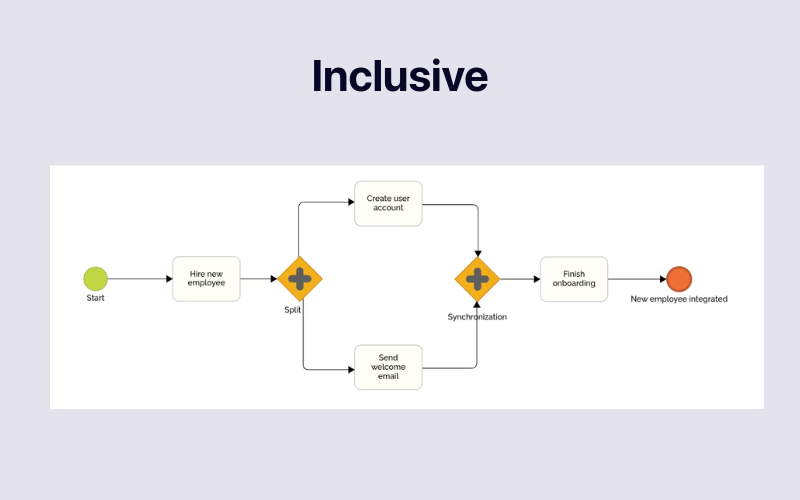

2.6 Inclusive

Inclusive Gateway được sử dụng khi quy trình có nhiều nhánh xử lý có thể được kích hoạt đồng thời, tùy theo điều kiện nghiệp vụ. Khác với Exclusive Gateway, có thể một, nhiều hoặc tất cả các nhánh cùng được thực hiện.

Inclusive Gateway thường xuất hiện trong các tình huống như: đơn hàng cần một hoặc nhiều bộ phận cùng xử lý, hồ sơ cần kiểm tra ở nhiều khía cạnh song song nhưng không bắt buộc tất cả. Khi các nhánh kết thúc, quy trình sẽ chờ tất cả các nhánh đã được kích hoạt hoàn thành trước khi đi tiếp.

Việc sử dụng Inclusive Gateway giúp quy trình:

• Linh hoạt hơn với các kịch bản nghiệp vụ thực tế
• Phản ánh đúng cách doanh nghiệp xử lý công việc “có điều kiện”
• Tránh thiết kế cứng nhắc, thiếu thực tiễn khi mở rộng quy mô

2.7 Parallel

Parallel Gateway được dùng khi quy trình cần thực hiện nhiều nhánh xử lý song song cùng lúc, không phụ thuộc điều kiện. Khi đến Parallel Gateway, tất cả các nhánh đều được kích hoạt đồng thời.

Parallel Gateway thường áp dụng cho các tình huống như: gửi thông báo cho nhiều bộ phận cùng lúc, xử lý hồ sơ song song ở các phòng ban khác nhau. Khi các nhánh hội tụ trở lại, quy trình chỉ tiếp tục khi tất cả các nhánh đã hoàn thành.

Sử dụng Parallel Gateway đúng cách giúp:

• Tăng tốc độ xử lý nhờ làm việc song song
• Phản ánh đúng thực tế vận hành đa nhiệm trong doanh nghiệp
• Tránh nhầm lẫn giữa xử lý song song và rẽ nhánh theo điều kiện

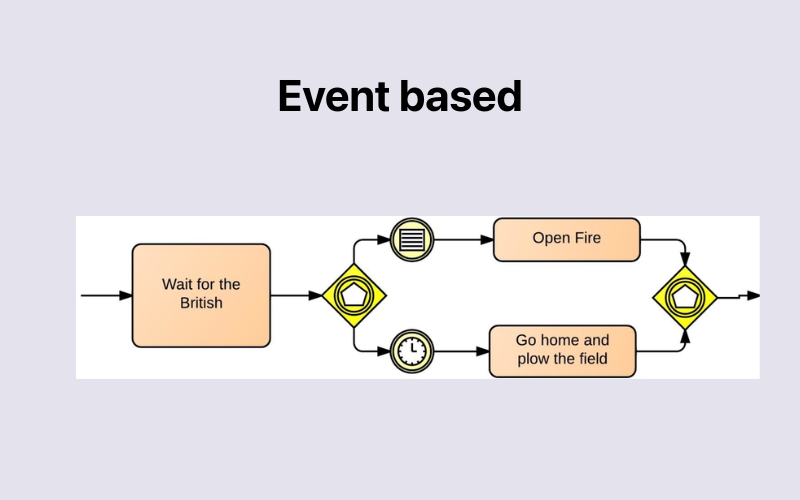

2.8 Event based

Event-based Gateway được sử dụng khi hướng đi tiếp theo của quy trình phụ thuộc vào sự kiện nào xảy ra trước, thay vì dựa trên điều kiện logic thông thường.

Event-based Gateway thường xuất hiện trong các kịch bản như: chờ khách hàng phản hồi, chờ hệ thống trả kết quả, hết thời gian chờ mà không có phản hồi. Sự kiện nào xảy ra trước sẽ quyết định nhánh xử lý được kích hoạt, các nhánh còn lại sẽ bị hủy.

Loại Gateway này giúp quy trình:

• Mô tả chính xác các tình huống “chờ sự kiện” trong thực tế
• Tránh thiết kế logic phức tạp bằng điều kiện thủ công
• Phù hợp với các quy trình có tương tác giữa con người và hệ thống

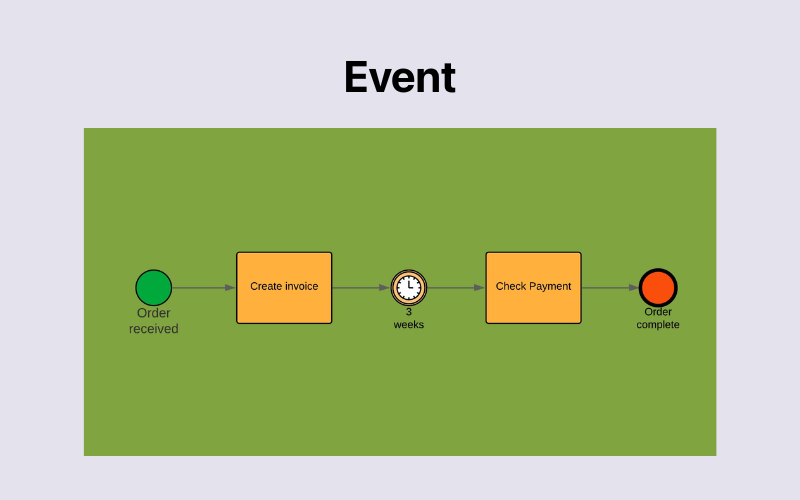

2.9 Event

Event trong BPMN đại diện cho một sự kiện xảy ra trong quá trình vận hành, có thể bắt đầu, làm gián đoạn hoặc kết thúc một quy trình. Event giúp mô tả những yếu tố kích hoạt hoặc tác động đến dòng chảy của công việc.

Trong BPMN, Event thường được chia thành ba nhóm chính: Start Event (bắt đầu quy trình), Intermediate Event (xảy ra trong quá trình xử lý) và End Event (kết thúc quy trình). Mỗi loại Event thể hiện một tình huống cụ thể như: nhận thông tin, hết thời gian chờ, phát sinh lỗi, hoàn tất công việc.

Việc sử dụng Event đúng chuẩn giúp quy trình:

• Rõ ràng điểm bắt đầu và kết thúc
• Mô tả chính xác các tình huống phát sinh trong vận hành
• Tạo nền tảng cho tự động hóa dựa trên sự kiện và thời gian

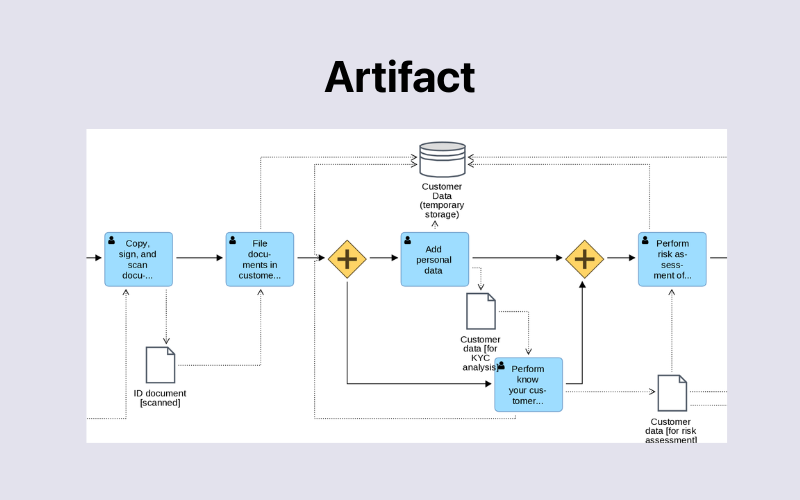

2.10 Artifact

Artifact trong BPMN là nhóm ký hiệu dùng để bổ sung thông tin và ngữ cảnh cho quy trình, giúp người đọc hiểu rõ hơn quy trình đang xử lý cái gì và dựa trên dữ liệu nào, nhưng không làm thay đổi luồng xử lý chính.

Các Artifact thường gặp bao gồm Data Object (dữ liệu được tạo ra hoặc sử dụng trong quy trình), Data Store (nơi lưu trữ dữ liệu) và Text Annotation (ghi chú giải thích). Nhờ Artifact, sơ đồ BPMN trở nên:

• Dễ hiểu hơn với người không trực tiếp thiết kế quy trình
• Rõ ràng mối liên hệ giữa quy trình và dữ liệu nghiệp vụ
• Phù hợp cho phân tích, đào tạo và bàn giao vận hành

Artifact không quyết định logic xử lý, nhưng đóng vai trò quan trọng trong việc truyền đạt đầy đủ bức tranh vận hành của quy trình.

3. Đối tượng có thể sử dụng

BPMN không phải là công cụ chỉ dành cho IT hay kỹ sư phần mềm. Trên thực tế, BPMN được thiết kế để nhiều vai trò trong doanh nghiệp có thể cùng sử dụng và cùng hiểu.

• Lãnh đạo & nhà quản lý: dùng BPMN để nhìn toàn cảnh cách doanh nghiệp vận hành, xác định điểm nghẽn, điểm chồng chéo và ra quyết định cải tiến quy trình dựa trên dữ liệu, thay vì cảm tính.
• Bộ phận vận hành & nghiệp vụ (Operations, HR, Finance, Sales, CSKH,…): sử dụng BPMN để chuẩn hóa cách làm việc, phân định rõ trách nhiệm và phối hợp liên phòng ban hiệu quả hơn.
• Business Analyst (BA) & đội chuyển đổi số: dùng BPMN như ngôn ngữ trung gian để chuyển yêu cầu nghiệp vụ thành mô hình quy trình rõ ràng, dễ triển khai và dễ mở rộng.
• Đội ngũ IT & triển khai hệ thống: dựa trên BPMN để hiểu đúng logic nghiệp vụ, hạn chế sai lệch khi xây dựng phần mềm, automation hoặc tích hợp hệ thống.

Chính nhờ khả năng “nói chung một ngôn ngữ”, BPMN trở thành cầu nối giữa con người – quy trình – công nghệ, đặc biệt phù hợp với các doanh nghiệp đang mở rộng quy mô hoặc triển khai chuyển đổi số bài bản.

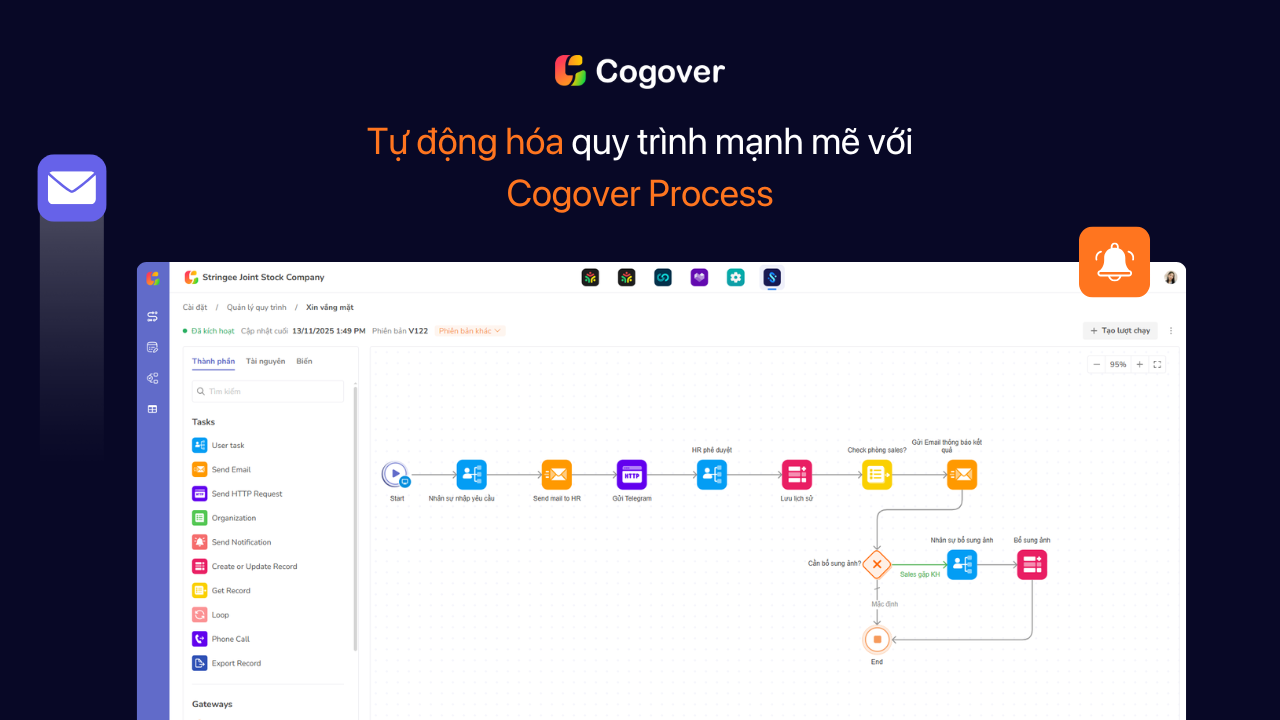

4. Thiết kế quy trình BPM chuẩn bằng kéo-thả trên Cogover Process

Khi đã hiểu BPMN là gì và các ký hiệu cốt lõi, bài toán tiếp theo của doanh nghiệp không chỉ dừng lại ở vẽ sơ đồ, mà là đưa quy trình vào vận hành thực tế. Đây cũng là điểm khác biệt lớn giữa BPMN trên giấy và BPMN gắn với hệ thống.

Với Cogover Process, doanh nghiệp có thể thiết kế quy trình BPMN chuẩn bằng thao tác kéo-thả, không cần viết code. Người dùng dễ dàng xây dựng quy trình với đầy đủ Pool, Lane, Activity, Gateway, Event… đúng chuẩn BPMN, đồng thời gắn trực tiếp từng bước với:

• Người thực hiện hoặc phòng ban cụ thể
• Dữ liệu nghiệp vụ (đơn hàng, hợp đồng, khách hàng, yêu cầu nội bộ…)
• Luồng phê duyệt, thời gian xử lý và điều kiện rẽ nhánh

Điểm quan trọng là quy trình không chỉ để “xem”, mà có thể chạy thật: tự động giao việc, gửi thông báo, kiểm soát trạng thái và theo dõi tiến độ theo thời gian thực. Điều này giúp doanh nghiệp:

• Chuẩn hóa quy trình nhưng vẫn linh hoạt khi thay đổi
• Giảm phụ thuộc vào IT khi cần chỉnh sửa hoặc mở rộng
• Từng bước tiến tới tự động hóa liên phòng ban một cách bài bản

Có thể nói, Cogover Process giúp BPMN từ một bản vẽ mô tả trở thành một hệ thống vận hành sống, phù hợp với doanh nghiệp đang chuyển đổi số hoặc mở rộng quy mô.

DÙNG THỬ MIỄN PHÍ

Tổng kết.

Khi nhìn một cách đúng bản chất, BPMN không chỉ là sơ đồ quy trình, mà là ngôn ngữ chung giúp doanh nghiệp hiểu, chuẩn hóa và làm chủ cách mình đang vận hành. Việc nắm vững BPMN giúp các phòng ban phối hợp rõ ràng hơn, giảm đứt gãy trong xử lý công việc và tạo nền tảng vững chắc cho tự động hóa.

Khi BPMN được triển khai trên các nền tảng kéo-thả như Cogover Process, quy trình không còn nằm trên giấy mà trở thành một hệ thống vận hành thực tế, linh hoạt và dễ mở rộng. Đây chính là bước đi quan trọng để doanh nghiệp chuyển từ quản lý thủ công sang quản trị vận hành bài bản, minh bạch và bền vững.
