Sơ đồ PERT là gì? Cách vẽ, yếu tố quan trọng và ứng dụng thực tế

Trong quản lý dự án, việc nắm rõ mối quan hệ giữa các công việc và thời gian thực hiện là yếu tố then chốt để đảm bảo tiến độ. Sơ đồ PERT ra đời nhằm giúp nhà quản lý xác định đường găng, ước lượng thời gian chính xác và tối ưu nguồn lực. Trong bài viết này, Cogover sẽ giúp bạn hiểu rõ sơ đồ PERT là gì, khi nào nên sử dụng, những yếu tố cần nắm khi vẽ, cùng hướng dẫn chi tiết và ví dụ minh họa thực tế.

1. Sơ đồ Pert là gì?

PERT là viết tắt của Program Evaluation and Review Technique - tạm dịch là “Kỹ thuật đánh giá và xem xét chương trình”. Đây là một phương pháp quản lý dự án được sử dụng để ước lượng thời gian, lập kế hoạch và kiểm soát tiến độ các hoạt động trong một dự án có tính phức tạp cao.

Phương pháp này giúp người quản lý xác định trình tự hợp lý của các công việc, dự đoán thời gian hoàn thành toàn bộ dự án, và giảm thiểu rủi ro chậm tiến độ nhờ việc đánh giá xác suất thời gian thay vì chỉ dựa trên một con số cố định.

Trong PERT, mỗi công việc được ước lượng dựa trên ba khoảng thời gian:

• Thời gian tối thiểu (O): nhanh nhất có thể hoàn thành.

• Thời gian trung bình (M): thời gian dự kiến thực tế nhất.

• Thời gian tối đa (P): lâu nhất có thể xảy ra.

Từ đó, thời gian kỳ vọng (Expected Time – TE) được tính bằng công thức:

TE = O + 4M + P6

Công thức này cho phép nhà quản lý dự đoán tiến độ tổng thể chính xác hơn, đồng thời hỗ trợ phân tích rủi ro và lập kế hoạch nguồn lực hiệu quả. Nhờ khả năng này, PERT đặc biệt hữu ích trong các dự án quy mô lớn, có nhiều giai đoạn hoặc yếu tố không chắc chắn, chẳng hạn như xây dựng, công nghệ thông tin, sản xuất, nghiên cứu và phát triển sản phẩm mới.

Tìm hiểu thêm:

• Scrum là gì? Khung quản lý dự án theo Agile hiệu quả

• Kanban là gì? Hướng dẫn thiết lập mô hình Kanban cho đội nhóm

2. Biểu đồ Pert được sử dụng khi nào?

Sơ đồ PERT (hay còn gọi là biểu đồ PERT hoặc sơ đồ mạng PERT) được sử dụng trong các dự án có nhiều công việc phụ thuộc lẫn nhau và thời gian thực hiện khó xác định chính xác. Công cụ này giúp nhà quản lý ước lượng tiến độ tổng thể, xác định đường găng và tối ưu phân bổ nguồn lực trong quá trình triển khai. Một số trường hợp phổ biến nên áp dụng biểu đồ PERT gồm:

• Dự án nghiên cứu & phát triển (R&D): dùng để mô phỏng trình tự các công việc chưa rõ thời gian cụ thể.

• Dự án xây dựng, kỹ thuật, phần mềm: nhiều công đoạn nối tiếp, phụ thuộc lẫn nhau.

• Chiến dịch marketing hoặc sản xuất quy mô lớn: cần theo dõi tiến độ của nhiều hạng mục cùng lúc.

Nói cách khác, sơ đồ PERT phù hợp cho mọi dự án có yếu tố không chắc chắn về thời gian, giúp doanh nghiệp chủ động kiểm soát tiến độ và giảm thiểu rủi ro chậm trễ.

3. 4 yếu tố quan trọng khi vẽ sơ đồ Pert

Khi vẽ sơ đồ PERT, người quản lý cần hiểu rõ 4 yếu tố chính tạo nên cấu trúc của biểu đồ. Đây là nền tảng giúp sơ đồ thể hiện chính xác mối quan hệ giữa các công việc và hỗ trợ tính toán tiến độ dự án hiệu quả.

3.1 Sự kiện

Sự kiện là mốc thể hiện trạng thái bắt đầu hoặc hoàn thành của một công việc trong sơ đồ mạng PERT. Mỗi sự kiện được biểu diễn bằng hình tròn hoặc ô vuông, có số thứ tự riêng để thuận tiện theo dõi và liên kết với các công việc liên quan. Sự kiện giúp người quản lý nắm rõ trình tự thực hiện và mối quan hệ phụ thuộc giữa các giai đoạn trong dự án, từ đó dễ dàng xác định khi nào có thể chuyển sang bước tiếp theo.

Ví dụ: Sự kiện “Hoàn tất bản thiết kế sản phẩm” là điều kiện để bắt đầu công việc “Sản xuất mẫu thử”.

3.2 Công việc

Công việc là hoạt động cụ thể cần thực hiện trong một dự án, được thể hiện bằng mũi tên có hướng trên sơ đồ PERT. Mỗi công việc gắn với thời gian thực hiện (tối thiểu, trung bình, tối đa) và liên kết giữa hai sự kiện – sự kiện bắt đầu và sự kiện kết thúc. Công việc có thể diễn ra tuần tự hoặc song song, tùy theo mức độ phụ thuộc giữa các giai đoạn. Việc xác định chính xác từng công việc giúp người quản lý tính toán thời gian kỳ vọng (TE), xác định đường găng và phân bổ nguồn lực hợp lý cho toàn dự án.

Ví dụ: Công việc “Thiết kế bao bì” chỉ có thể bắt đầu sau khi sự kiện “Hoàn tất nghiên cứu sản phẩm” được hoàn thành.

3.3 Thời gian dự trữ

Thời gian dự trữ là khoảng thời gian một công việc có thể bị chậm mà vẫn không ảnh hưởng đến tiến độ chung của dự án. Yếu tố này giúp nhà quản lý xác định mức linh hoạt của từng công việc, từ đó ưu tiên nguồn lực cho các hạng mục quan trọng hơn. Nhờ việc phân tích thời gian dự trữ, người quản lý có thể nhận biết công việc nào có thể dời lịch và công việc nào cần hoàn thành đúng hạn tuyệt đối để đảm bảo dự án diễn ra suôn sẻ.

Ví dụ: Nếu công việc “kiểm tra chất lượng” có thể lùi lại hai ngày mà dự án vẫn đúng tiến độ, thì đó là công việc có thời gian dự trữ cao và ít rủi ro hơn.

3.4 Đường găng

Đường găng là chuỗi công việc được kết nối liên tiếp trong sơ đồ PERT, thể hiện thời gian dài nhất từ điểm bắt đầu đến điểm kết thúc của dự án. Nhà quản lý có thể dựa vào đường găng để theo dõi tiến độ tổng thể. Nếu một công việc trên đường găng bị chậm, toàn bộ dự án cũng sẽ bị trễ so với kế hoạch.

Ví dụ: Trong dự án sản xuất, chuỗi “Thiết kế → Mua nguyên liệu → Sản xuất → Giao hàng” thường nằm trên đường găng vì mọi công việc khác đều phụ thuộc vào tiến độ của chúng.

4. Cách vẽ chi tiết biểu đồ Pert

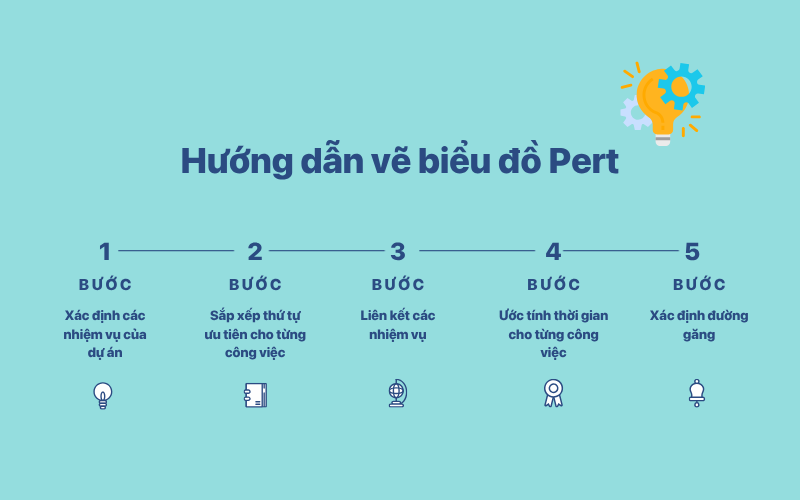

4.1 Các bước vẽ biểu đồ Pert

Để vẽ sơ đồ PERT trong quản lý dự án, bạn có thể thực hiện theo các bước sau:

Bước 1: Xác định các nhiệm vụ của dự án

Liệt kê toàn bộ công việc cần thực hiện và kết quả mong muốn. Đảm bảo các nhiệm vụ được mô tả rõ ràng, có mục tiêu cụ thể.

Bước 2: Sắp xếp thứ tự ưu tiên cho các công việc

Sắp xếp thứ tự công việc theo logic thực hiện - công việc nào phải hoàn thành trước khi công việc khác bắt đầu.

Bước 3: Liên kết các nhiệm vụ

Biểu diễn các sự kiện bằng hình tròn (hoặc ô vuông) và công việcbằng mũi tên có hướng.Sau đó kết nối chúng để thể hiện mối liên hệ và trình tự thực hiện.

Bước 4: Ước tính thời gian cho từng công việc

Xác định thời gian tối thiểu, trung bình và tối đa để ước lượng khung thời gian hợp lý cho từng nhiệm vụ.

Bước 5: Xác định đường găng

Xác định chuỗi công việc dài nhất và quan trọng nhất trong sơ đồ. Đây là những hạng mục cần được theo dõi sát sao để đảm bảo dự án hoàn thành đúng tiến độ.

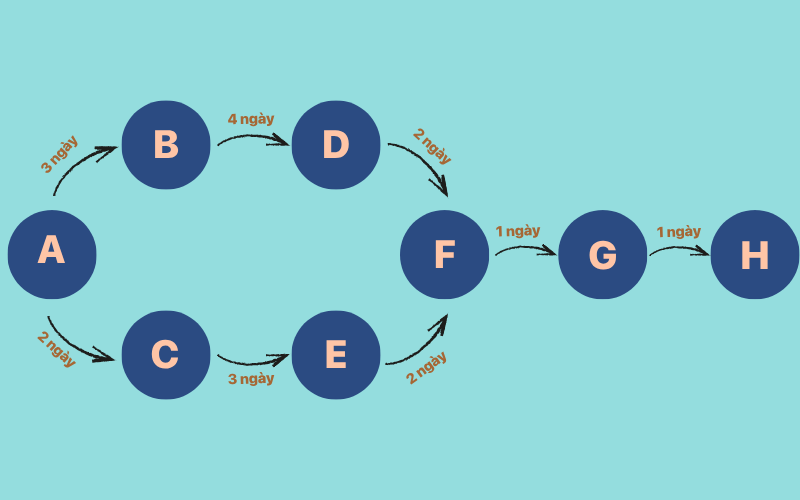

4.2 Ví dụ biểu đồ Pert

Giả sử doanh nghiệp đang triển khai dự án ra mắt sản phẩm mới, các công việc và mối quan hệ phụ thuộc được xác định như sau:

Lúc này, sơ đồ PERT của dự án có thể được mô tả như sau:

5. Ưu và nhược điểm của sơ đồ Pert

Mặc dù sơ đồ PERT là công cụ hữu ích trong việc lập kế hoạch và quản lý tiến độ dự án, nhưng nó cũng tồn tại một số hạn chế nhất định trong quá trình áp dụng thực tế. Dưới đây là tổng hợp những ưu điểm và nhược điểm chính mà người quản lý cần nắm rõ trước khi triển khai:

5.1 Ưu điểm

• Giúp ước lượng thời gian và nguồn lực cần thiết cho dự án một cách khoa học, giảm thiểu rủi ro và sai sót trong lập kế hoạch.

• Cho phép nhìn toàn cảnh tiến độ và mối quan hệ giữa các công việc, hỗ trợ việc theo dõi, điều phối hiệu quả hơn.

• Tăng tính minh bạch và trách nhiệm vì mỗi thành viên đều hiểu rõ vai trò, thứ tự công việc và thời hạn của mình.

• Cải thiện giao tiếp giữa các bộ phận, giúp phối hợp nhịp nhàng và tránh trùng lặp công việc.

• Hỗ trợ đưa ra quyết định nhanh hơn, nhờ khả năng xác định công việc trọng yếu trên đường găng.

5.2 Nhược điểm

• Tốn thời gian và công sức thiết lập, đặc biệt với các dự án quy mô lớn, có hàng trăm hạng mục nhỏ.

• Khó cập nhật thủ công khi tiến độ thực tế thay đổi thường xuyên.

• Phụ thuộc nhiều vào kinh nghiệm của người lập sơ đồ, nếu ước tính sai sẽ dẫn đến sai lệch lớn trong tiến độ chung.

• Thiếu tính linh hoạt khi có biến động lớn hoặc thay đổi phạm vi dự án.

• Nếu quá tập trung vào thời hạn, nhà quản lý có thể bỏ qua yếu tố chi phí hoặc chất lượng trong quá trình thực hiện.

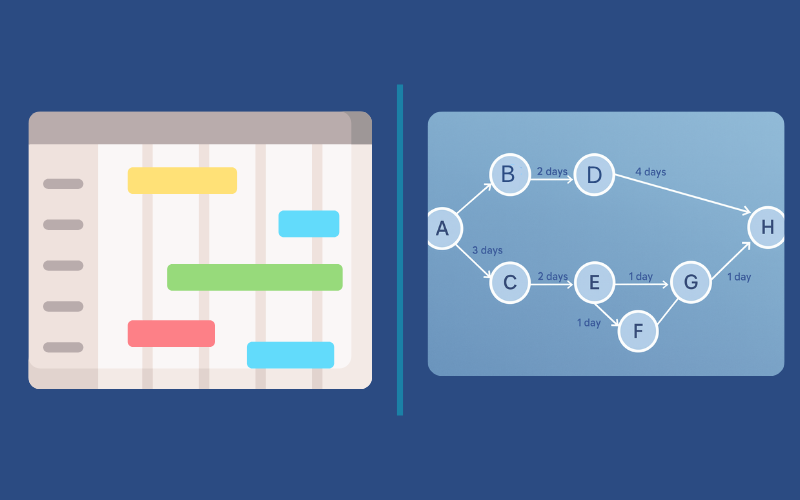

6. Phân biệt sơ đồ Pert và Gantt

Sơ đồ Pert và Gantt đều là những công cụ quản lý dự án được sử dụng để lập kế hoạch, theo dõi và điều phối các hoạt động trong dự án. Tuy nhiên, hai sơ đồ này có những điểm khác biệt như sau:

Lời kết

Sơ đồ PERT giúp nhà quản lý dự án xác định mối quan hệ giữa các công việc, ước lượng thời gian và kiểm soát tiến độ một cách khoa học. Khi hiểu và áp dụng đúng, PERT không chỉ hỗ trợ lập kế hoạch chính xác hơn mà còn giúp tối ưu nguồn lực, hạn chế rủi ro và nâng cao hiệu quả vận hành của toàn dự án.
